GB28181协议

GB28181协议（全称：GB/T 28181《公共安全视频监控联网系统信息传输、交换、控制技术要求》）是中国公共安全领域的国家标准，旨在规范视频监控设备间的互联互通，实现统一管理和数据安全传输。本文档描述了 Monibuca (m7s) 流媒体服务器中 GB28181 协议的实现，重点介绍协议的架构、连接处理和媒体流传输功能。

架构概述

Monibuca 中的 GB28181 被构建为一个插件，支持下级 GB28181 设备注册到 Monibuca (m7s),并在 Monibuca (m7s) 内部进行多协议的直播和录像点播,能通过 http 接口对下级设备进行云台控制,录像控制,播放控制,预置位设置,订阅报警、目录、移动位置,同时支持级联上级设备,供上级设备播放、录像点播放等功能。该插件默认在 554 端口注册标准 GB28181 服务，收流端口默认范围是10001-20000,并可以配置使用自定义端口。

核心组件

组件	描述
GB28181Plugin	主插件结构，包含配置和初始化逻辑
Device	下级设备
Channel	设备下的通道
Platform	上级设备

GB28181协议流程

与下级设备

注册相关

下级设备向 GB28181 插件发起注册请求
GB28181 插件向下级设备获取设备信息及通道信息
下级设备向 GB28181 插件定时发送保活请求

播放直播

从播放请求里获取目标设备ID和通道ID
向目标设备发送invite请求
下级设备通过invite请求内的参数向 GB28181 插件发送流媒体数据

播放录像

从播放请求里获取目标设备ID和通道ID及录像的开始时间和结束时间
向目标设备发送invite请求,invite请求里设置录像的开始时间和结束时间
下级设备通过invite请求内的参数向 GB28181 插件发送流媒体数据

与上级设备

注册相关

通过接口添加上级设备的连接信息
GB28181 插件向上级设备发起注册
注册成功后定时发送请求保活

播放直播

上级设备向 GB28181 插件发起invite请求
GB28181插件从invite请求中解析出下级设备的设备ID和通道ID
向下级目标设备发送invite请求
得到正确回应后,接收下级设备的流媒体数据并转发至上级设备

播放录像

上级设备向 GB28181 插件发起invite请求
GB28181插件从invite请求中解析出下级设备的设备ID和通道ID以及录像的开始时间和结束时间
向下级目标设备发送invite请求,invite请求里设置录像的开始时间和结束时间
得到正确回应后,接收下级设备的流媒体数据并转发至上级设备

配置和初始化

yaml

gb28181:
  mediaip: 192.168.1.52  #流媒体收流IP,必填
  sipip: 192.168.1.52  #SIP通讯IP,必填
  mediaport: "10001-20000"   #默认收流端口范围,可选
  serial: "34020000002000000001"   #服务器serverid,可选
  realm: "3402000000"    #服务器域,可选
  password: "123456"     #设备验证密码,可选
  sip:
    listenaddr:
          - udp::5060    #SIP通讯端口,必填
  onsub:
    pull:
      ^gb_\d+/(.+)$: $1    #播放GB设备请求URL的正则,例如deviceid,channelid分别为34020000001110000003,34020000001320000003,则在系统内的地址为http://localhost:8080/flv/gb_1/34020000001110000003/34020000001320000003.flv,其他协议类同

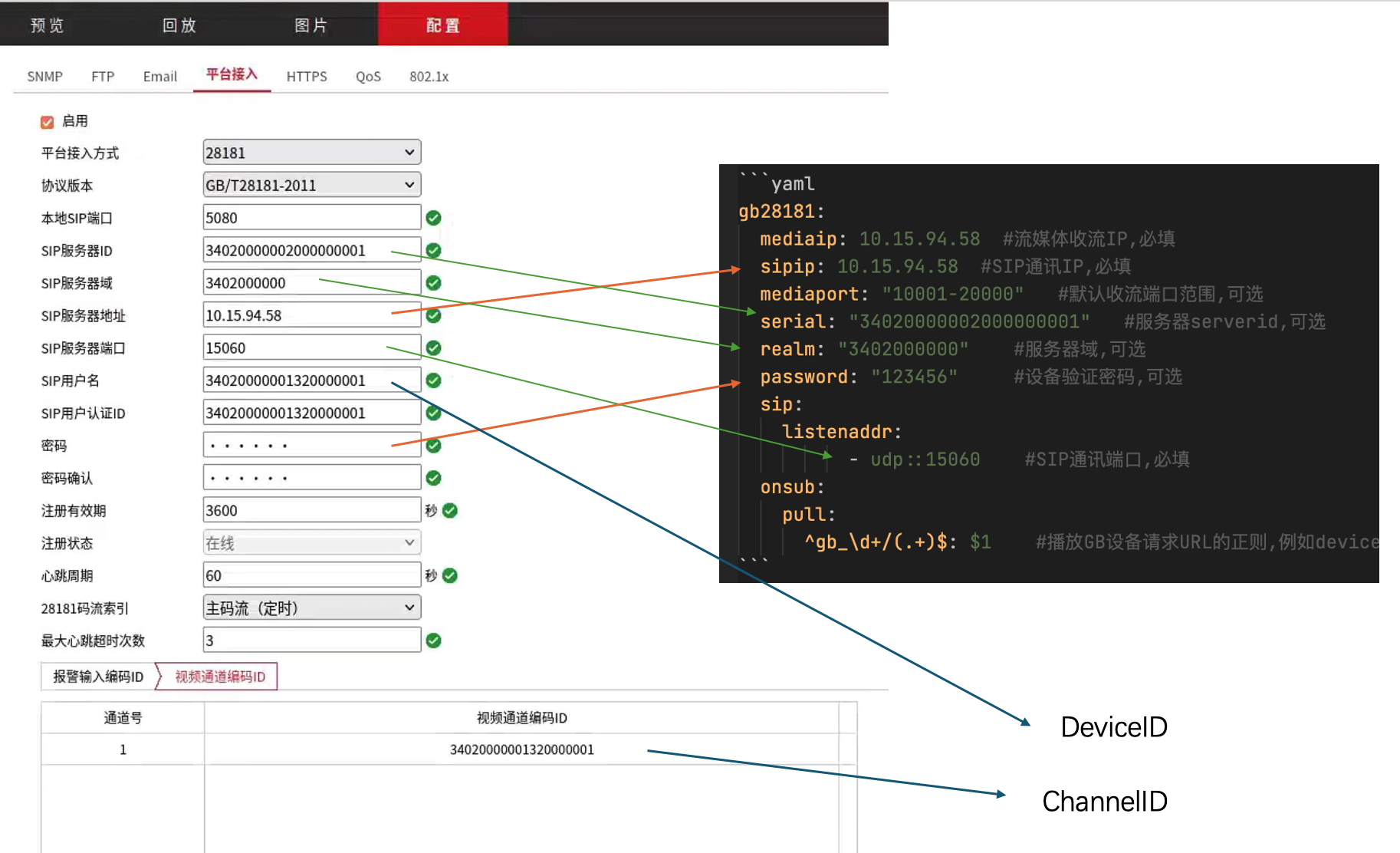

GB28181 设备配置

API接口说明

GB28181插件的API通过gRPC提供，并映射到HTTP接口。以下是主要的API端点及其功能，均基于 gb28181.proto 定义：

设备管理 (Device Management)

GET /gb28181/api/list
- 描述: 获取设备列表 (同 GetDevices)。
- RPC: List(GetDevicesRequest) returns (DevicesPageInfo)
- 请求参数: GetDevicesRequest
  - page (int32, 可选): 页码。
  - count (int32, 可选): 每页数量。
  - query (string, 可选): 查询关键字 (设备ID或名称)。
  - status (bool, 可选): 设备在线状态。
- 响应: DevicesPageInfo
GET /gb28181/api/devices/{deviceId}
- 描述: 使用ID查询国标设备信息。
- RPC: GetDevice(GetDeviceRequest) returns (DeviceResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 响应: DeviceResponse
GET /gb28181/api/devices
- 描述: 分页查询国标设备。
- RPC: GetDevices(GetDevicesRequest) returns (DevicesPageInfo)
- 请求参数: GetDevicesRequest (同上 List)
- 响应: DevicesPageInfo
DELETE /gb28181/api/devices/{deviceId}/delete
- 描述: 移除设备。
- RPC: DeleteDevice(DeleteDeviceRequest) returns (DeleteDeviceResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 响应: DeleteDeviceResponse
POST /gb28181/api/device/add
- 描述: 添加设备信息。
- RPC: AddDevice(Device) returns (BaseResponse)
- 请求体: Device message
- 响应: BaseResponse
POST /gb28181/api/device/update
- 描述: 更新设备信息。
- RPC: UpdateDevice(Device) returns (BaseResponse)
- 请求体: Device message
- 响应: BaseResponse
GET /gb28181/api/devices/{deviceId}/status
- 描述: 设备状态查询。
- RPC: GetDeviceStatus(GetDeviceStatusRequest) returns (DeviceStatusResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 响应: DeviceStatusResponse

通道管理 (Channel Management)

GET /gb28181/api/devices/{deviceId}/channels
- 描述: 分页查询指定设备的通道。
- RPC: GetChannels(GetChannelsRequest) returns (ChannelsPageInfo)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 请求参数: GetChannelsRequest
  - page (int32, 可选): 页码。
  - count (int32, 可选): 每页数量。
  - query (string, 可选): 查询关键字 (通道ID或名称)。
  - online (bool, 可选): 通道在线状态。
  - channelType (bool, 可选): 是否为设备通道。
- 响应: ChannelsPageInfo
GET /gb28181/api/devices/{deviceId}/sync
- 描述: 同步设备通道信息。
- RPC: SyncDevice(SyncDeviceRequest) returns (SyncStatus)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 响应: SyncStatus
GET /gb28181/api/sub_channels/{deviceId}/{channelId}/channels
- 描述: 分页查询子目录通道。
- RPC: GetSubChannels(GetSubChannelsRequest) returns (ChannelsPageInfo)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 父通道ID。
- 响应: ChannelsPageInfo
POST /gb28181/api/channel/audio
- 描述: 开启/关闭通道的音频。
- RPC: ChangeAudio(ChangeAudioRequest) returns (BaseResponse)
- 请求体: ChangeAudioRequest
- 响应: BaseResponse
POST /gb28181/api/channel/stream/identification/update
- 描述: 修改通道的码流类型。
- RPC: UpdateChannelStreamIdentification(Channel) returns (BaseResponse)
- 请求体: Channel message
- 响应: BaseResponse
GET /gb28181/api/channel/raw
- 描述: 国标通道编辑时的数据回显。
- RPC: GetRawChannel(GetRawChannelRequest) returns (Channel)
- 请求参数: GetRawChannelRequest
- 响应: Channel

播放与录像 (Playback and Recording)

GET /gb28181/api/records/{deviceId}/{channelId}
- 描述: 查询录像记录。
- RPC: QueryRecord(QueryRecordRequest) returns (QueryRecordResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 通道ID。
- 请求参数: QueryRecordRequest (包含开始/结束时间等)
- 响应: QueryRecordResponse
GET /gb28181/api/recording/{cmdType}/{deviceId}/{channelId}
- 描述: 录制控制 (开始/停止)。
- RPC: Recording(RecordingRequest) returns (BaseResponse)
- URL参数:
  - cmdType (string, 必选): 命令类型 ("start" 或 "stop")。
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 通道ID。
- 响应: BaseResponse
GET /gb28181/api/playback/pause
- 描述: 回放暂停。
- RPC: PlaybackPause(PlaybackPauseRequest) returns (BaseResponse)
- 请求参数: PlaybackPauseRequest
- 响应: BaseResponse
GET /gb28181/api/playback/resume
- 描述: 回放恢复。
- RPC: PlaybackResume(PlaybackResumeRequest) returns (BaseResponse)
- 请求参数: PlaybackResumeRequest
- 响应: BaseResponse
GET /gb28181/api/playback/seek
- 描述: 回放拖动播放。
- RPC: PlaybackSeek(PlaybackSeekRequest) returns (BaseResponse)
- 请求参数: PlaybackSeekRequest (包含目标时间)
- 响应: BaseResponse
GET /gb28181/api/playback/speed
- 描述: 回放倍速播放。
- RPC: PlaybackSpeed(PlaybackSpeedRequest) returns (BaseResponse)
- 请求参数: PlaybackSpeedRequest (包含播放速度)
- 响应: BaseResponse

云台控制 (PTZ Control)

GET /gb28181/api/ptz/{deviceId}/{channelId}
- 描述: PTZ 云台控制。
- RPC: PtzControl(PtzControlRequest) returns (BaseResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 通道ID。
- 请求参数: PtzControlRequest (包含PTZ命令，如 "UP", "DOWN", "ZOOM_IN" 等)
- 响应: BaseResponse
GET /gb28181/api/fi/iris/{deviceId}/{channelId}
- 描述: 光圈控制。
- RPC: IrisControl(IrisControlRequest) returns (BaseResponse)
- URL参数 & 请求参数: 类似于PTZ控制。
- 响应: BaseResponse
GET /gb28181/api/fi/focus/{deviceId}/{channelId}
- 描述: 聚焦控制。
- RPC: FocusControl(FocusControlRequest) returns (BaseResponse)
- URL参数 & 请求参数: 类似于PTZ控制。
- 响应: BaseResponse
GET /gb28181/api/preset/query/{deviceId}/{channelId}
- 描述: 查询预置位。
- RPC: QueryPreset(PresetRequest) returns (PresetResponse)
- URL参数 & 请求参数: 类似于PTZ控制。
- 响应: PresetResponse
GET /gb28181/api/preset/{deviceId}/{channelId}
- 描述: 设置预置位。
- RPC: AddPreset(PresetRequest) returns (BaseResponse)
- URL参数 & 请求参数: 类似于PTZ控制。
- 响应: BaseResponse
GET /gb28181/api/preset/call/{deviceId}/{channelId}
- 描述: 调用预置位。
- RPC: CallPreset(PresetRequest) returns (BaseResponse)
- URL参数 & 请求参数: 类似于PTZ控制。
- 响应: BaseResponse
GET /gb28181/api/preset/delete/{deviceId}/{channelId}
- 描述: 删除预置位。
- RPC: DeletePreset(PresetRequest) returns (BaseResponse)
- URL参数 & 请求参数: 类似于PTZ控制。
- 响应: BaseResponse
其他PTZ相关控制: 巡航 (Cruise), 扫描 (Scan), 雨刷 (Wiper), 辅助开关 (Auxiliary) 等，其API格式与上述类似，具体请参照 gb28181.proto。

平台管理 (Platform Management)

POST /gb28181/api/platform/add
- 描述: 添加平台信息。
- RPC: AddPlatform(Platform) returns (BaseResponse)
- 请求体: Platform message
- 响应: BaseResponse
GET /gb28181/api/platform/{id}
- 描述: 获取平台信息。
- RPC: GetPlatform(GetPlatformRequest) returns (PlatformResponse)
- URL参数:
  - id (string, 必选): 平台ID。
- 响应: PlatformResponse
POST /gb28181/api/platform/update
- 描述: 更新平台信息。
- RPC: UpdatePlatform(Platform) returns (BaseResponse)
- 请求体: Platform message
- 响应: BaseResponse
POST /gb28181/api/platform/{id}
- 描述: 删除平台信息。
- RPC: DeletePlatform(DeletePlatformRequest) returns (BaseResponse)
- URL参数:
  - id (string, 必选): 平台ID。
- 响应: BaseResponse
GET /gb28181/api/platform/list
- 描述: 获取平台列表。
- RPC: ListPlatforms(ListPlatformsRequest) returns (PlatformsPageInfo)
- 请求参数: ListPlatformsRequest (可包含分页等)
- 响应: PlatformsPageInfo
POST /gb28181/api/platform/channel/add
- 描述: 添加平台通道。
- RPC: AddPlatformChannel(AddPlatformChannelRequest) returns (BaseResponse)
- 请求体: AddPlatformChannelRequest
- 响应: BaseResponse

其他功能 (Other Functions)

POST /gb28181/api/transport/{deviceId}/{streamMode}
- 描述: 修改数据流传输模式 (TCP/UDP)。
- RPC: UpdateTransport(UpdateTransportRequest) returns (BaseResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - streamMode (string, 必选): 流模式 ("TCP" 或 "UDP")。
- 响应: BaseResponse
GET /gb28181/api/alarm/{deviceId}
- 描述: 设备报警查询。
- RPC: GetDeviceAlarm(GetDeviceAlarmRequest) returns (DeviceAlarmResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 请求参数: GetDeviceAlarmRequest (可包含时间范围、报警级别等)
- 响应: DeviceAlarmResponse
GET /gb28181/api/{deviceId}/sync_status
- 描述: 获取通道同步进度。
- RPC: GetSyncStatus(GetSyncStatusRequest) returns (SyncStatus)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 响应: SyncStatus
GET /gb28181/api/{deviceId}/subscribe_info
- 描述: 获取设备的订阅状态。
- RPC: GetSubscribeInfo(GetSubscribeInfoRequest) returns (SubscribeInfoResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 响应: SubscribeInfoResponse
GET /gb28181/api/snap/{deviceId}/{channelId}
- 描述: 请求截图。
- RPC: GetSnap(GetSnapRequest) returns (SnapResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 通道ID。
- 响应: SnapResponse (通常包含图片URL或数据)
POST /gb28181/api/play/convertStop/{key}
- 描述: 结束转码。
- RPC: StopConvert(ConvertStopRequest) returns (BaseResponse)
- URL参数:
  - key (string, 必选): 转码任务的标识。
- 响应: BaseResponse
POST /gb28181/api/play/broadcast/{deviceId}/{channelId}
- 描述: 语音广播命令。
- RPC: StartBroadcast(BroadcastRequest) returns (BroadcastResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 通道ID。
- 响应: BroadcastResponse
POST /gb28181/api/play/broadcast/stop/{deviceId}/{channelId}
- 描述: 停止语音广播。
- RPC: StopBroadcast(BroadcastRequest) returns (BaseResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
  - channelId (string, 必选): 通道ID。
- 响应: BaseResponse
GET /gb28181/api/play/ssrc
- 描述: 获取所有的SSRC。
- RPC: GetAllSSRC(google.protobuf.Empty) returns (SSRCListResponse)
- 响应: SSRCListResponse
GET /gb28181/api/testsip
- 描述: 测试SIP连接。
- RPC: TestSip(TestSipRequest) returns (TestSipResponse)
- 请求参数: TestSipRequest
- 响应: TestSipResponse
GET /gb28181/api/alarms/{deviceId}
- 描述: 分页查询报警记录。
- RPC: SearchAlarms(SearchAlarmsRequest) returns (SearchAlarmsResponse)
- URL参数:
  - deviceId (string, 必选): 设备ID。
- 请求参数: SearchAlarmsRequest (可包含分页、时间范围等)
- 响应: SearchAlarmsResponse
POST /gb28181/api/snap/upload
- 描述: 接收JPEG文件。
- RPC: UploadJpeg(UploadJpegRequest) returns (BaseResponse)
- 请求体: UploadJpegRequest (包含图片数据)
- 响应: BaseResponse
分组管理 (Group Management): 包括获取、添加、更新、删除分组，以及分组与通道的关联管理。具体API请参照 gb28181.proto 中的 GetGroups, AddGroup, UpdateGroup, DeleteGroup, AddGroupChannel, DeleteGroupChannel, GetGroupChannels。

注意: 上述列表可能未包含所有API，详细信息请直接查阅 plugin/gb28181/pb/gb28181.proto 文件。请求和响应的具体字段结构也定义在该 proto 文件中。

总结

Monibuca 中的 GB28181 插件支持：

下级设备直播播放,录像查询,录像播放,录像播放暂停(恢复),录像播放倍速,预置位设置,云台控制,订阅目录、移动位置、报警
向上级设备注册及保活,上级设备直播播放,录像查询,录像播放,云台控制,预置位设置,等功能

GB28181协议 ​

架构概述 ​

核心组件 ​

GB28181协议流程 ​

与下级设备 ​

注册相关 ​

播放直播 ​

播放录像 ​

与上级设备 ​

注册相关 ​

播放直播 ​

播放录像 ​

配置和初始化 ​

API接口说明 ​

设备管理 (Device Management) ​

通道管理 (Channel Management) ​

播放与录像 (Playback and Recording) ​

云台控制 (PTZ Control) ​

平台管理 (Platform Management) ​

其他功能 (Other Functions) ​

总结 ​

GB28181协议

架构概述

核心组件

GB28181协议流程

与下级设备

注册相关

播放直播

播放录像

与上级设备

注册相关

播放直播

播放录像

配置和初始化

API接口说明

设备管理 (Device Management)

通道管理 (Channel Management)

播放与录像 (Playback and Recording)

云台控制 (PTZ Control)

平台管理 (Platform Management)

其他功能 (Other Functions)

总结
